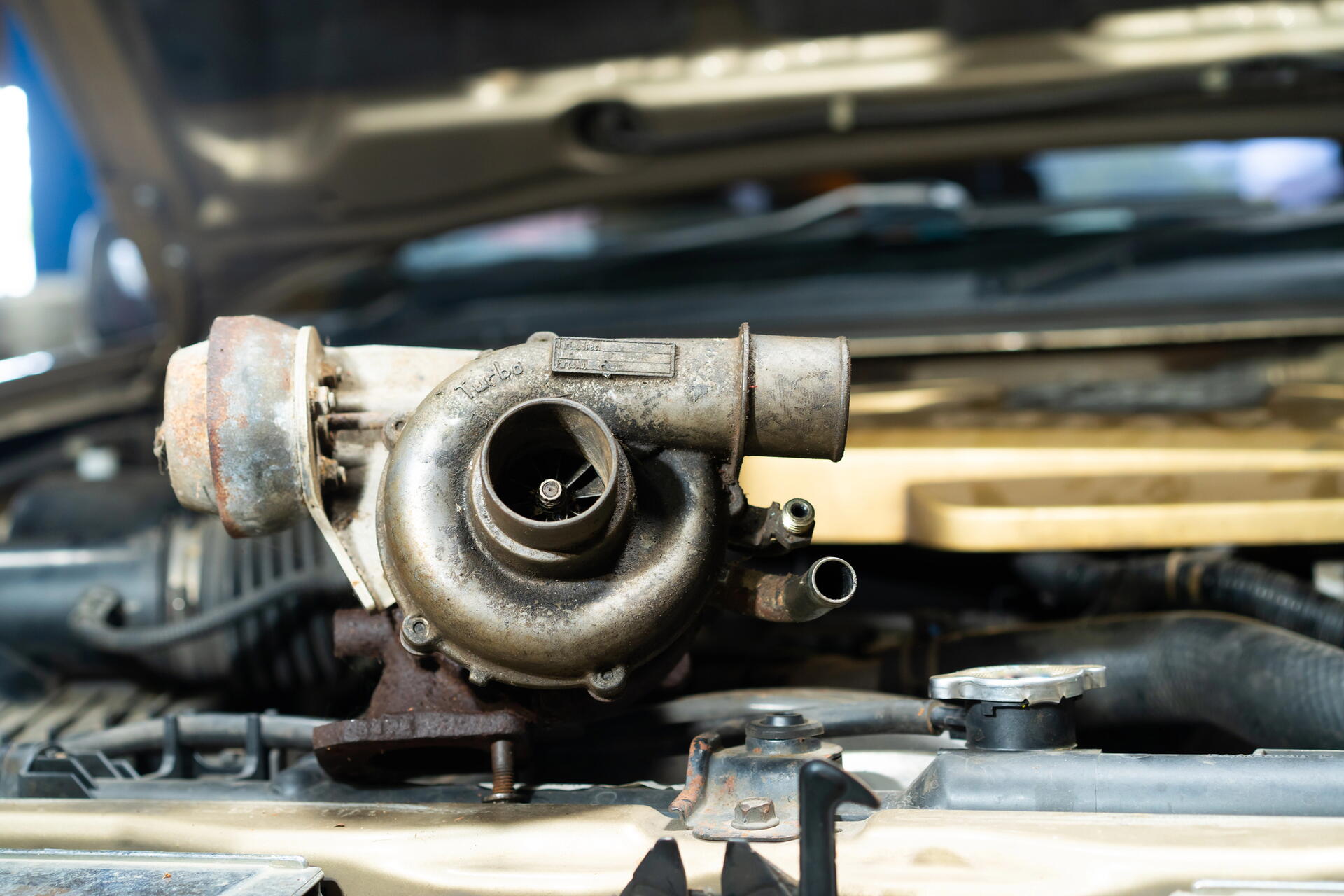

Turbodmychadlo je přesně navržená komponenta, pracující v extrémních podmínkách. Rychlosti rotoru se běžně pohybují nad 200 000 otáček za minutu a průtok vzduchu přes turbo je obrovský. Nese to s sebou i možnost určitých akustických jevů.
Pískání turbodmychadla je často signalizací závady
Články na téma poruchy turbodmychadla:
- Porucha turbodmychadla a můžete pokračovat v jízdě?
- Poruchy turbodmychadel
- Mechanické příčiny problémů turba
- Jak poznat vadné turbo?
- Pískání turba: Může to být jedna z těchto závad - právě čtete
- Turbo propouští olej: Jak to poznat a co s tím?
- Poruchy turba – mechanické příčiny
- Diagnostika turba – tabulka příznaků, příčin a řešení
Normální vs. nežádoucí zvuk
Je dobré rozlišit mezi běžným zvukem a nepřirozeným svistem nebo pískáním. Turbodmychadlo může být slyšet, na tom není nic špatného. Nicméně nemělo by mít otravný pískavý zvuk, který se navíc s otáčkami mění.
Konstrukce auta je obvykle dělaná tak, aby do kabiny pronikalo ideálně co nejméně hluku zpod kapoty. Zahrnuje to nejrůznější optimalizace, těsnění a akustické izolace. Pakliže máte pocit, že slyšíte něco, co jste dříve neslyšeli, je fajn začít pátrat po příčině.
Aerodynamické turbulence
Když je sání nebo výfukové potrubí netěsné, proudění vzduchu přes spáru či prasklinu vytváří pískavý zvuk. Typickým místem je netěsnost v hadicích mezi turbodmychadlem a mezichladičem, prasklá guma nebo špatně dotažená spona. Podobně se může ozývat i výfukové potrubí těsně před turbínou, kde malá netěsnost způsobí sykot či vysokofrekvenční pískání. Syčení může v pískání plynule přecházet se zvyšujícími se otáčkami. Nicméně pískání turba v nízkých otáčkách není normální.
Vůle v ložiscích
Jednou z nejčastějších příčin je vůle v uložení hřídele. Tedy ona tam určitá minimální vůle být musí, aby docházelo ke správnému vystřeďování celého turba v kluzných ložiscích. Jestliže je však příliš velká, je to problém. Při vysokých otáčkách rotor začne zasahovat lopatkami do konstantního proudu vzduchu. Vytváří nepravidelnosti, které se akusticky projeví pískáním, a to zejména při vyšších otáčkách.
Jde o důsledek nadměrného opotřebení a nedostatečného mazání, což je problém, který je třeba dále řešit. Je-li pískání provázeno zvýšenou kouřivostí motoru, je pravděpodobné, že turbodmychadlo je na konci životnosti.
Poškození lopatek
Deformované nebo znečištěné lopatky kompresoru mohou při rotaci generovat vysokofrekvenční tón. Stačí drobné mechanické poškození od nasáté nečistoty, které naruší aerodynamiku oběžného kola. Pískání v tomto případě bývá stabilní a nezmizí ani po ohřátí motoru.
Vadný obtokový ventil
Problémy s wastegate nebo regulačním ventilem u variabilní geometrie se rovněž mohou projevit akusticky. Při částečně zaseklém ventilu dochází k nestabilnímu proudění. To vytváří zvuk, který může být kolísavý (při jízdě ustálenou rychlostí se tón pískání mění).
Interakce s dalšími systémy
Moderní motory používají kombinaci turbodmychadla, recirkulace spalin (EGR) a filtrů pevných částic (DPF). Jakákoli netěsnost v těchto okruzích mění tlakové poměry a může generovat nežádoucí akustický projev. Typické je to u netěsných přírub EGR chladiče nebo u prasklého těsnění DPF.
Diagnostika v praxi – proč píská turbo?
Správné určení zdroje pískání vyžaduje kombinaci poslechu, vizuální kontroly a měření. V dílně se nejčastěji začíná kontrolou sacího a výfukového traktu. Mechanik postupně ověřuje dotažení všech spojů, stav hadic, mezichladiče a těsnění. Pokud je vše v pořádku, přichází na řadu kontrola samotného turbodmychadla.
Jednoduchým testem je zjištění axiální a radiální vůle hřídele. Vyšší než povolené hodnoty jsou jasným důkazem poškození ložisek. Další metodou je endoskopická kontrola lopatek kompresoru a turbíny. Deformace, ulomené hrany nebo stopy po dotyku s tělesem jsou důvodem k výměně nebo repasi.
Diagnostiku komplikuje fakt, že pískání se nemusí projevit při běžném volnoběhu. Často se ozývá jen při zatížení motoru. Zvukový projev lze lokalizovat pomocí stetoskopu.
Důsledky zanedbání
Ignorování pískání turbodmychadla může vést k vážným následkům. Pokud je příčinou vůle v ložiscích, hrozí zničení hřídele a následná destrukce turbíny. Pro turbo je to konečná. Kovové fragmenty se dostanou do sání a způsobí vážné poškození motoru. Netěsnosti v sacím okruhu zase znamenají nespolehlivé měření množství vzduchu, což vede k nesprávné dávce paliva a zvýšeným emisím.
Dalším rizikem je únik oleje do spalovacího prostoru. Ten způsobuje nejen kouřivost, ale v krajním případě i „nekontrolovatelné rozběhnutí“ motoru do otáček přesahujících otáčky maximální, kdy motor nasává vlastní olej jako palivo a nelze jej zastavit. To je nejhorší scénář, který končí kompletní destrukcí agregátu.
Zdroj info: researchgate, Failure Analysis of 2 L Engine Turbochargers (Edgar J. Gunter, PhD Prof. Emeritus Dept. Mech. & Aerospace Eng. UVA Former Dir. Rotor-Bearing Dynamics Laboratory).
