Ložiska klikové hřídele spoléhají na kluzný film. Kuličky by trpěly

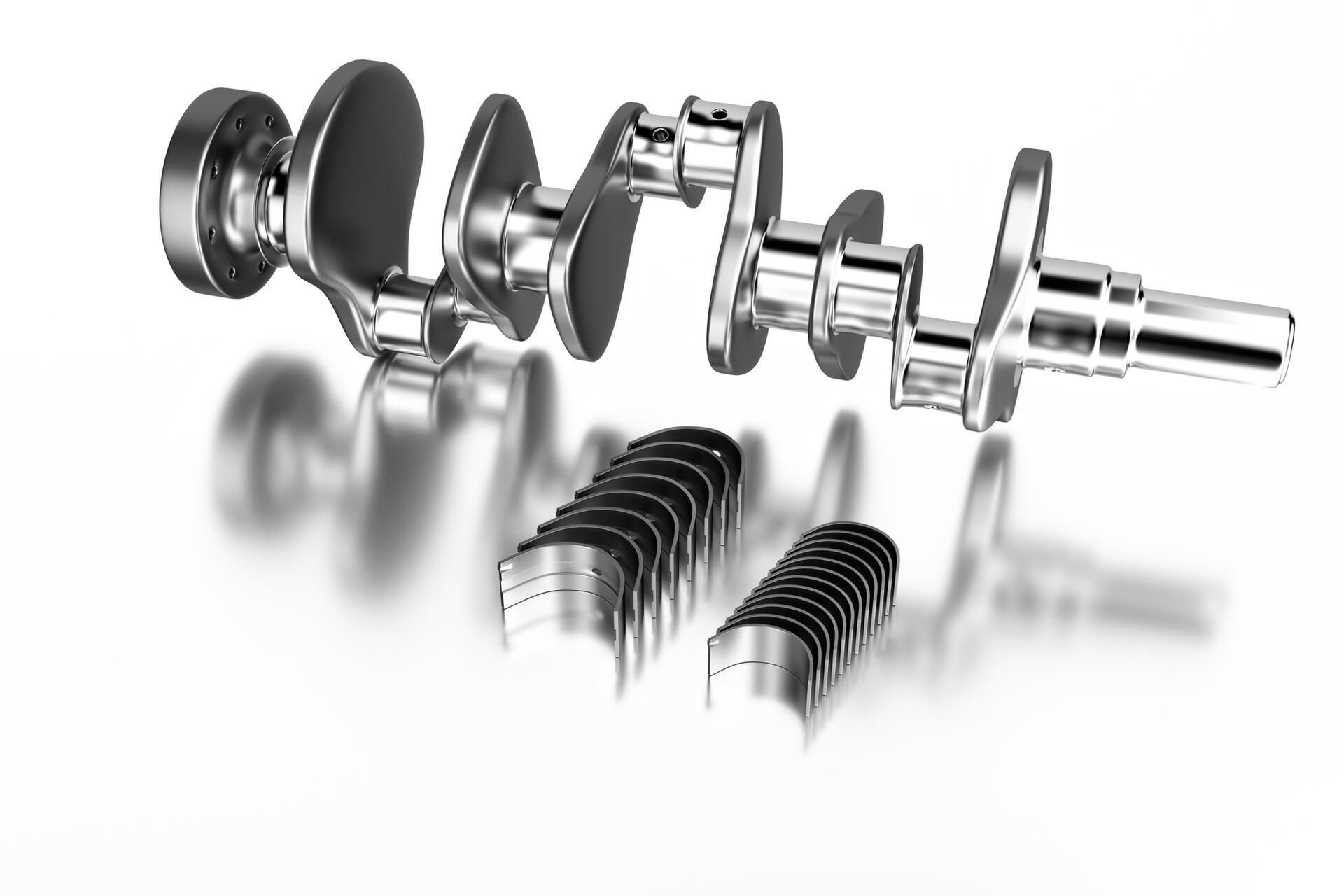

Na klikovce nejsou obvykle žádné kuličky, žádné válečky. Jen dvě tenké půlměsícové kovové skořepiny, mezi kterými teče olej. Říká se jim kluzná pánev, a důvod, proč vyhrály svoji bitvu o místo v motoru, je jedna z důležitých kapitol motorářské konstrukce.

Co se vlastně děje na klikové hřídeli

Kliková hřídel se neotáčí jen tak. Visí na ní pístní síla, která při expanzním zdvihu může u běžného dvoulitru dosáhnout několika tun krátkodobého rázu na jediné ojnici. Při šesti tisících otáčkách za minutu se tento ráz opakuje stokrát za sekundu. K tomu se přidává setrvačnost samotné hřídele, kroutivé vibrace a boční síly z protizávaží.

Také čtěte

2 min. čtení

„Benzina“ a „gasolio“: značení paliv na cestě do Itálie

31. 8. 2026 J. Mokříš Tipy a rady

Ložisko, které drží klikovku v pozici, musí všechno tohle bez reptání zvládat po celou dobu životnosti motoru, typicky čtvrt milionu kilometrů, někdy víc. A musí to zvládat při různých režimech. Studený start v lednu, kdy je olej hustý jako med, plné zatížení při plynulé jízdě na dálnici, dlouhé volnoběhy v zácpě, kdy je olej řídký a tlak v mazání nízký. Žádný jiný díl motoru nezažívá takovou kombinaci extrémů.

Přečtěte si také: Vyosení klikové hřídele vůči válci nese pozitiva i negativa

Princip kluzné pánve

Pánev sama o sobě se neotáčí (pokud ano, tak je něco hodně špatně). Je to v podstatě tenká kovová vložka tvaru poloviny prstenu, která se vsadí do bloku motoru. Po sestavení agregátu pánve sevřou čep klikové hřídele a vytvoří mezi sebou a čepem mikroskopickou mezeru, typicky kolem dvou až pěti setin milimetru. Do této mezery proudí pod tlakem motorový olej.

Také čtěte

6 min. čtení

Emise CO2 a pokuty, které mohly automobilky položit

2. 9. 2026 J. Mokříš Tipy a rady

Při otáčení čepu se olej díky vlastní viskozitě vtahuje do klínovité štěrbiny mezi pánví a hřídelí, kde se hydrodynamicky stlačuje a vytváří tlakový olejový film. Hřídel se na tomto filmu doslova vznáší. V ideálním provozu se kov pánve a kov hřídele nikdy nedotknou.

Tomuhle režimu se říká hydrodynamické mazání a je to zásadní rozdíl proti valivému ložisku. Tam jsou v kontaktu kuličky s vnější i vnitřní dráhou neustále, sice s mikrofilmem oleje, ale kontakt je bodový a tlak v něm enormní. U pánve je kontakt plošný a olejový film odděluje kovy úplně.

Proč ne kuličky

Tady je třeba být upřímný. Valivé ložisko by v motoru fungovalo. Některé motory ho dokonce mají. Mazda Wankel, většina dvoutaktů, několik motocyklových motorů, hodně závodních agregátů s krátkou plánovanou životností. Co tedy mluví proti?

Hlavní problém je rázové zatížení. Pánev má kontaktní plochu velkou několik centimetrů čtverečních, na které se zatížení rozkládá. Valivé ložisko soustřeďuje sílu do několika malých bodů, kde se kuličky dotýkají dráhy. Při dvanáctitunovém rázu z výbuchu ve válci tlaky v těchto bodech rostou do stovek megapascalů, což materiál zvládá jen díky kalení a precizní výrobě, a i tak je životnost omezená.

Druhý problém je tichost. Pánev klouže, valivé ložisko se valí. Při šesti tisících otáčkách udělá kulička v ložisku tisíce kontaktů za sekundu, každý z nich je drobný úder. Motory s valivými ložisky jsou prostě hlučnější. Ne tak, aby vás to v autě rušilo, ale dost na to, aby to konstruktérům prémiových značek vadilo.

Třetí problém je výroba a údržba. Kliková hřídel s pánvemi se dá vyrobit relativně jednoduše, kovaná, kalená, broušená. S valivými ložisky musíte buď použít skládanou hřídel, která je drahá a méně tuhá, nebo vsadit na dělená ložiska, která jsou výrobní peklo. Servisně se pánev navíc dá vyměnit za pár hodin práce. Kliková hřídel s valivými ložisky znamená kompletní rozebrání motoru včetně demontáže pístů.

Z čeho jsou pánve

Pánev není jen kus běžného kovu. Moderní pánev je vícevrstvý sendvič. Spodek tvoří ocelová podkladová vrstva, která dává pánvi tvarovou stálost a tuhost. Na ní je kluzná vrstva, historicky bílý kov (slitina cínu, antimonu a mědi), dnes spíš slitiny hliníku s cínem nebo třívrstvé pánve s bronzovým mezivrstvím a tenkým povlakem na bázi polymeru s grafitem.

Smyslem těchto vrstev není jen klouzat. Kluzná vrstva musí být měkká natolik, aby do sebe pohltila drobné nečistoty z oleje, kovové třísky, prachové částice, saze. Takové částici se říká, že se „zalehne“ do materiálu pánve, místo aby škrábala čep klikovky. Tvrdá vrstva tohle neumí, a proto nepřipadá v úvahu, ačkoliv by sama o sobě déle vydržela.

Některé motory s vysokým zatížením, diesely tahačů, naftové motory lodní či sportovní mají dvouvrstvé pánve s bronzovým povlakem, kde se obětuje schopnost zalehnutí ve prospěch odolnosti proti rázům. Konstruktér tak vyvažuje dvě protichůdné věci: jak měkký materiál, aby pohltil drobnější nečistoty, ale jak tvrdý, aby vydržel zatížení.

Co pánev zabíjí

Hydrodynamický film je vrtošivá záležitost. Stačí, aby se na chvíli ztratil tlak oleje, třeba při dlouhém setrvání motoru bez činnosti, kdy olej steče dolů, a vy startujete za studena, a pánev s čepem se setkají kov na kov. Při startu motoru tak chvíli trvá, než se hydrodynamický film znovu obnoví, a v té chvíli pánev utrpí nejvíc opotřebení. Proto se říká, že studený start odpovídá zhruba 200 km jízdy.

Druhým zabijákem je nekvalitní olej. Pokud má olej ztracenou viskozitu, třeba protože ho někdo neměnil 30 tisíc kilometrů, nebo protože je do něj nataženo palivo z časté studené krátké jízdy, tlak filmu klesá a pánev se na čepu dotýká přímo. Výsledkem je tzv. naběhlá pánev, kdy se kluzná vrstva rozteče a pánev se dál sama trhá. Charakteristický klepavý zvuk z motoru, který se s přibývajícími otáčkami zhoršuje, je téměř vždy varování právě tohoto typu.

Třetím zabijákem je kontaminace oleje pevnými částicemi. Například když se prach přes špatně těsnící vzduchový filtr dostane do motoru, projde olejovou pumpou, hydraulickými zvedátky a nakonec se utáboří v olejovém filmu mezi pánví a čepem. Tady částice větší než tloušťka filmu, což jsou jednotky mikrometrů, způsobí mikroskopické zaškrábnutí povrchu. Stovka takových škrábanců a hydrodynamický film přestane držet.

Kdy se naopak vyplatí valivé ložisko

Stojí za to zmínit, že valivá cesta není slepá. Některé moderní motory ji použily zcela vědomě. Třeba motor Mazda SkyActiv-X má valivá ložiska na vyvažovacích hřídelích, protože tam je zatížení nižší a rotační ztráta hraje roli. Závodní motory v Le Mans běžně jezdí na valivých ložiskách, protože jejich životnost se počítá v desítkách hodin a tichost neřeší. Některé motocykly Ducati a KTM totéž.

Klíčové je rozhodnutí, co konstruktér chce. Jestli dlouhou životnost a tichost, nebo nízké tření a akceptaci rázů. Pro auto, které má jezdit čtvrt milionu kilometrů a být tiché při 120 na dálnici, je odpověď jednoznačná. Tenké pánve s olejovým filmem mezi nimi a klikovkou jsou stále tím, co nám dává nejlepší kompromis. A je to jeden z důvodů, proč skoro každý motor, který jste kdy nastartovali, vlastně jezdí na olejovém klínu o tloušťce zhruba čtyřiceti tisícin milimetru.
